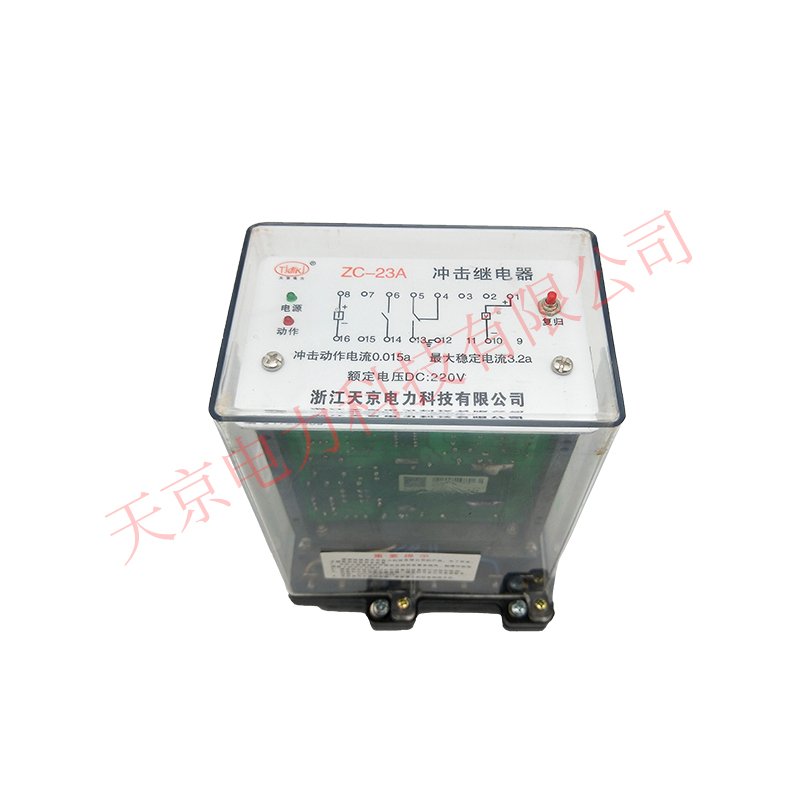

ZC- 23型沖擊繼電器(以下簡稱繼電器)是-種帶有干簧密封觸點的沖擊繼電器，并帶有電容、二極. 管、濾波器可供直流及三相全波整流電源操作的繼電保護及自動裝置作集中信號之用。
繼電器主要由變流器BL.靈敏元件GHJ、出口中間元件ZJ (干簧中間繼電器)、濾波元件、外殼、插件等組成; b. 其結構為插入式，采用JK- 2型殼體。?工作原理 ，內部接線如圖1所示。繼電器的基本原理是:利用-串聯在直流信號回路的微分變流器，將回路中持續的(矩形的)電流脈沖變成短暫的(尖頂的)電流脈沖去啟動靈敏元件，再由靈敏元件去啟動出口中間元件動作，
具體工作過程如下:
把端子3與8短接，接電源正，端子11與16短接，接電源負，如圖2所示，當信號回路給出沖擊信號(電流時)，經變流器BL微分后，送入靈敏元件GHJ的線圈，使GHJ動作去啟動出口中間繼電器ZJ，再由ZJ觸點去啟動電鈴或電笛發出信號，當GHJ線圈上的尖頂脈沖過去后，GHJ 觸點空載返回，ZJ 靠其觸點ZJ1進行自保持。往，作為復歸的一臺沖擊繼電器，端子3與16短接，接電源正極。端子11與8短接，接電源負極。
技術要求
?額定電壓: 220、 110、48、24V;
?最小沖擊動作電流: 0.015A; 0.16A;
?最大穩定電流: 0.3A; 3.2A;
?出口中間元件ZJ: 當環境溫度為20'C， 線圈處于冷的狀態時，在80%額定電壓下應可靠動作;在不低于5%的額定電壓下應可靠返回。
?在極限溫度(50C， - 20'C)下，繼電器沖擊動作電流不大于0.2A.
?斷開容量:電壓不超過220V， 電流不超過0.2A， (出口中間元件ZJ觸點)斷開容量在直流有感負荷(T =5X10~s)電路中為40W，, 在電壓不超過220V、電流不超過0.3A的交流電路中為50VA.
?功率消耗a. 在變流器BL-次繞組通過3.2A電流時，其功率消耗不大于7W; b. 出口中間元件ZJ在額定電壓下，其功率消耗不大于10W. 繼電器的重量不超過1.4kg. 安裝與調試
?繼電器用于直流電源供電時端子3、11不接，靈敏度略有提高。
?繼電器用于三相全波整流電源供電時端子3與8短接，接正電源，端子11與16短接，接負電源。
?繼電器如用自動復歸線路中，需兩臺繼電器反串接來實現，如圖3;作為復歸的繼電器端子，3與16短接，接正電源，端子11與8短接，接負電源。
*繼電器用于直流電源供電時，若提高靈敏度可以將GHJ靈敏元件的干簧觸點更換動作安匝小的來
