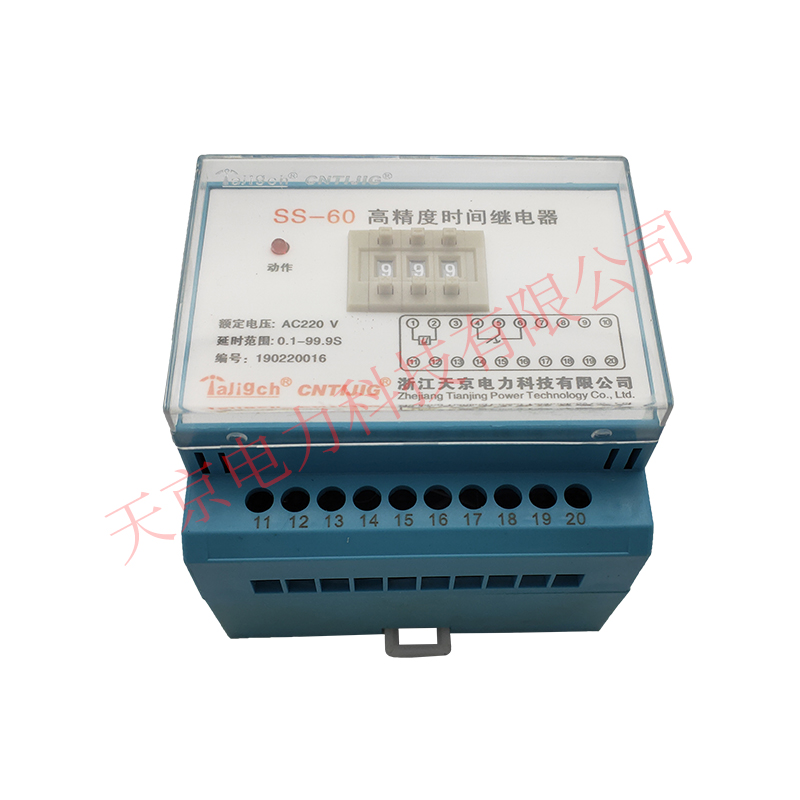

SS-61 SS-62主要用于各種控制和繼電器保護電路中，達到自動延時轉換電路的目的。
產品采用標準的結構，所有元器件安裝在可以插拔的機芯上，同一機芯可以有四種
結構型式，即 A11K 嵌入式；A11P 拼塊嵌入式；A11H 突出式后接線；A11Q 突出式前接
線，見附圖。產品外殼為黑色膠木，蓋子為透明的有機玻璃，可以清楚地觀察到產品的
整定位置及發光二極管的指示燈，指示產品的工作和動作。取下有機玻璃蓋，調節撥盤
開關，可以方便地改變延時整定值，拔出機芯可以方便地進行維修。技術參數3.1 額定電壓a. 交流 50Hz，220、127、110、100V；
b. 直流 220、110、48、24V。3.2 延時整定范圍：1～9999s.
3.3 觸點形式：二轉換。3.4 動作值a. 在基準條件下，對于 SS-61 型產品，其動作電壓不大于 85%的額定電壓；b. 在基準條件下，對于 SS-62 型產品，其動作電壓不大于 70%的額定電壓。3.5 返回值：在基準條件下，產品的返回電壓不小于 5%的額定電壓。3.6 動作延時一致性：當產品施加額定激勵量時，在同一整定點上，10 次測量的最大與最小動作時間之差值應不大于整定值的 1%。3.7 延時整定值的平均誤差a. 1～9s，在基準條件下，延時整定值的平均誤差不超過±3%(取 10 次測量平均值)；b. 10～9999s，在基準條件下，延時整定值的平均誤差不超過±1%(取10次測量平均值)。
3.8 功率消耗：在額定電壓下產品的功率消耗不大于表 2 的規定值。3.9 環境溫度變化對性能的影響在額定電壓下，在環境溫度在-10～+50℃變化時，產品延時整定值與 20±2℃時延時整定值的變差應不超過±3%。3.10 輸入激勵量變化對性能影響在周圍環境溫度為 20±2℃時，當電源電壓在標稱范圍變化時，產品各整定點的延時整定值與額定電壓時的延時整定值的變差不超過±2%.3.11 熱性能當環境溫度為 40℃時，產品施加輸入激勵量為 1.1 倍額定值的條件下，應能長期工作，不致對絕緣或其他電氣元器件造成熱損壞。
對 SS-61 型產品，其線圈溫升應不超過 65K。3.12 絕緣電阻應不小于 300MΩ。3.13 介質強度：耐受 2kV、50Hz、歷時 1min 交流試驗電壓無擊穿或閃絡現象；耐受 5kV 沖
擊電壓無絕緣損壞現象。3.14 觸點性能：在電壓不大于 250V，電流不大于 0.4A，時間常數為 5±0.75ms的直流有感負荷電路中，斷開容量為 30W，觸點應可靠動作 104 次。
4 使用和維護4.1 SS-61/62 型時間繼電器為通電延時繼電器，其端子接線圖如圖 2 所示。取下有機玻璃蓋，將撥盤開關調到所需整定位置，面板上四個撥盤開關從右至左表示個位、十位、百位及千位。在繼電器外殼端子①與②間施加額定電壓(對 SS-62 型，其額定電壓為 24V 時，應直接接⑦與⑧端子)。這時繼電器開始延時，面板上綠色發光二極管閃爍，表示繼電器正在工作，當延時值達到設置的整定值時，綠色發光二極管燈滅，紅色發光二極管燈亮，表示延時結束動作，此時繼電器的⑤與⑥、(19)與(20)端子接通，并一直保持此狀態，直到斷開電源電壓時，繼電器返回，完成一次延時過程。
使用時繼電器每次通電延時結束，下次接通間隔時間不小于 3s。
