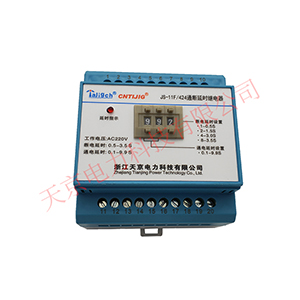

JS-11F系列集成電路時間繼電器采用石英晶體振蕩器和大規模CMOS集成
專用電路，其延時精度遠高于電磁型時間繼電器和RC型時間繼電器，為電力
系統繼電保護縮短主保護和后備保護時間級差提供保證，是老式時間繼電器
更換的理想產品，該系列繼電器的外形、內部接線、工作方式與DS電磁型時
間繼電器完全相同，且整定范圍更大，級差更小，直觀方便，從0.02S到999H
范圍內都可以任意整定，均能保證精度，無須校驗。主要用于各種保護和自
動線路中，使被控制元件的動作得到可調的延時。
2工作原理
JS-11F系列集成電路時間繼電器采用大規模CMOS專用集成電路。工作線圈上電瞬間，晶振起振，控制通電延時的CPU復位，從零開始正向計數，同時讀取撥盤設定值;當計數值與設定值相同時，輸出高電平，驅動三極管，出口繼電器動作，且利用觸點自保持，以保證不發生抖動;工作線圈斷電瞬間，控制斷電延時CPU復位，從零開始正向計數，同時讀取撥盤設定值，當計數值與設定值相同時，輸出高電平，驅動三極管，下 拉出口繼電器電平，使其返回。
4主要技術參數
4.1延時范圍和級差延時范圍: 0. 02S ~999H或0.02s ~ 999M。級差可調，詳見時基設定表4.2延時整定誤差繼 電器20'C士5'C時，施加額定電壓下，繼電器延時整定誤差(包含- -致性) :整定值≤100S時，誤差<+0.1S; 整定值> 100S時， 誤差<+0.1%。4.3返回時間用切斷電路的方法，使繼電器斷電，繼電器觸點返回至起始位置的時間不大于20mS。4.4電源 電壓允許變動范圍電源 電壓允許變動范圍為額定電壓的0.8~1.1倍。4.5觸點容量繼電器輸出電路的觸點能斷開電壓不大于250V,時間常數為5士+0.75mS的直流有感負荷電路為80W;電壓不大于250V的交流電路(功率因數C0Sφ為0.4士0.1)為300VA。 繼電器可長期接通10A。4.6環境溫度-10°C~+50C4.7 介質強度繼電器各導電端子連在一-起對外露的非帶電金屬部分或外殼之間，能承受2000V (有效值)，50Hz的交流電壓，歷時1分鐘試驗而無絕緣擊穿或飛弧現象。4.8絕緣電阻繼電器各導電端子連在一起對外露的非帶電金屬部分或外殼之間，用開路電壓500V的兆歐表測量其絕緣電阻不小于300M Q。4.9電壽命繼電器觸 點接于規定容量的電路負荷中，能可靠動作及返回，電壽命為10次。4.10機械壽命繼電器不接負荷能可靠動作及返回，其機械壽命為10%次。4.11 功率消耗 在額定電壓下，繼電器功率消耗不大于5W。4.12 抗干擾性能繼電器的抗干擾符合DL478- 92《靜態繼電保護及安全自動裝置通用技術條件》。
