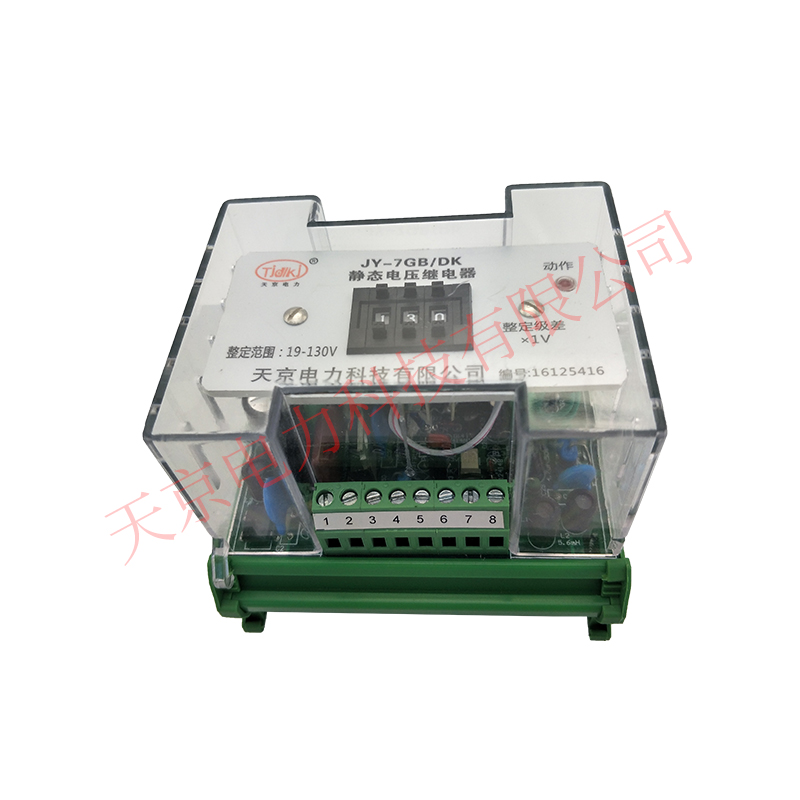

JY-7G系列端子排電壓繼電器用于發電機、變壓器、輸變電線路的繼電保護裝置中，作為過電壓保護或低電壓閉鎖啟動元件。
產品特點:
1、 整定方便，采用三位撥盤開關整定電壓值，直觀方便，無須校驗。DK型(不帶輔助電源)電壓繼電器整定范圍: 19V~ 130V，40V~ 260V或200V~420V帶輔助電源電壓繼電器整定范圍:10V~399V。2、帶輔助電源電壓繼電器，輔助電源采用開關電源工作方式，交直流通用，范圍大，交流60V-260V直流90V-300V。3、精度高，級差小為1V，誤差小4、可靠性高，無抖動，無拒動，動作快，返回系數高。
◎原理說明: 被測電壓經過隔離取樣后，得到與被測電壓成比例的取樣電壓Ui, Ui經撥盤整定，再進行整流濾波，得到直流Uo，邏輯回路將Uo與門坎電壓Uz進行比較。
不帶輔助電源的電壓繼電器:若Uo<Uz， 則出口繼電器不動作:若Uo>Uz， 則出口繼電器動作。欠電壓在欠電壓狀態下動作指示燈發光，過電壓在過電壓狀態下動作指示燈發光。
1、 在過電壓狀態下，繼電器投入使用瞬間，由于開關斬波產生工作電源有200ms延時，因此，繼. 電器接點反應時間為200ms。
2、 由于采用開關斬波，可能給電源帶來輕微斬波干擾，在要求很高的使用情況下，建議用有輔助電源的繼電器。
3、 帶輔助電源電壓繼電器:輔助電源AC60V~260V、 DC90V~300V、AC48V、DC48V。直流輔助電源允許變化范圍0. 8~1.15倍額定電壓。功耗:交流回路功耗小于2VA (最大整定電壓值時) ;直流回路功耗小于3W (出口繼電器動作后)。動作時間:欠電壓繼電器: 0. 5倍整定值的動作時間不大于20ms過電壓繼電器: 1. 2倍整定值的動作時間不大于25ms，2倍整定值的動作時間不大于20ms返回時間:欠電壓繼電器返回時間不大于27ms;過電壓繼電器返回時間不大于27ms。返回系數:欠電壓繼電器返回系數1.04~1. 08,過電壓繼電器的返回系數0.92~0. 96。整定誤差:額定值在10V至最大值范圍內，整定誤差不大于2%;在極限溫度下，10V以 上任一整定值的誤差不大于3%;在輔助電源極限變化范圍內，10V以 上任一整定值的誤差 不大于3%。觸點容量:繼電器輸出電路的觸點能斷開電壓不大于250V，時間常數為5士0.75ms的直流有感負荷電路為50W，電壓不大于250V的交流電路(功率因數COSφ為0.4士0.1)為250VA。繼電器觸點可長期接通5A。電氣壽命:電壽命:不低于10次。機械壽命:不低于106次。介質強度:繼電器各導電端子連在一起，對外露非帶電金屬部分或外殼之間能承受2000V (有效值)，0HZ的交流電壓歷時1分鐘試驗而無絕緣擊穿或飛弧現象。絕緣電阻:繼電器各導電端子連在一起，對外露非帶電金屬部分或外殼之間，用開路電壓為500V的兆歐表測量其絕緣電阻不小于300MQ2。整定方法和使用本繼電器采用數字撥盤整定，三位數字從左到右分別為百位、十位、個位，三位數字即為整定的電壓。例如:三位數字是220，即為220V。 由于不帶輔助電源的電壓繼電器采用電源電激式，只要電壓符合即可，帶輔助電源電壓繼電器采用開關電源，所以輔助電源無須考慮極性，只要電壓符合即可，.所以被測電壓無須考慮串、并接法，只要按接線圖接入即可。
