RGL. JGL系列帶時限靜態過流繼電器(定時限和反時限的總稱)適用于電網供電系統中作為變壓器、電機等主設備以及輸配電系統中出現過負荷或短路故障時，該產品能按預定的時限可靠動作，并發信號或跳閘切除故障部分。保護設備及輸配電系統安全。動作后并帶有記憶功能，該產品集眾多功能于一體。是目前我國電力行業最具有代表性推廣更新換代產品。
1、 額定值:50HZ交流5A、10A，波形畸變不超過2%。
2、 過流整定范圍: 2-10A (有輔助電源為0.5-10A)級差為0.1A。整定誤差不大于士2%。
3、 速斷倍數整定范圍: 2-9.9倍，級差為0.1倍。電流速斷整定誤差不大于士2%。
4、 、速動動作時間:繼電器任一整定值上在1.2倍速動電流時動作時間不大于50ms。
5、 返回系數: 0. 80-0. 92。
6、 功率消耗: 在額定電流時功率消耗不大于8VA。
7、 觸點接通容量:在直流電壓不超過250V時，該產品觸點能連續接通電流為10A。
8、 、觸點斷開容量:在電壓不超過250V的感性負荷中，該產品觸點能分斷容量為50W。
9、 介質強度:在標準試驗條件下， 各導電部分連在一起對外露非帶電金屬部分及外殼之間應能承受交流有效值2000V/50HZ的試驗電壓，歷時1min無絕緣擊穿或閃絡現象。
絕緣電阻: 在標準試驗條件下，繼電器各導電部分對外露非帶電金屬部分及外殼. 之間，用開路電壓為500V的測試儀測其絕緣阻值應不小于20MQ。
工作原理該產品為集成電路帶時限過流繼電器，原理方框圖如圖2所示。過流信號輸入后該繼電器具有自動選擇運行狀態中出現過流還是速斷信號進行運算處理，來決定. 繼電繼輸出動作情況。繼電器動作后，有動作指示并記憶故障是過流發信還是速斷出口動作，便于值班人員進行分析。
整定方法及注意事項(產品面板圖如附圖3所示)

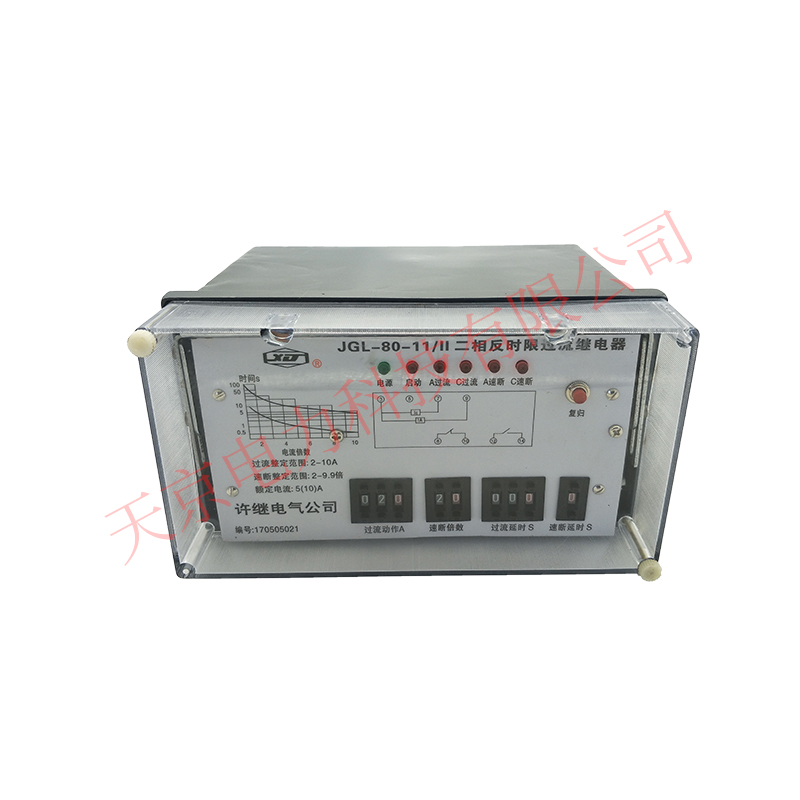

繼電器面板.上共設有四組撥碼開關，面板從左到右依次為過流動作值、電流速斷倍數、過流延時秒數、和速斷延時秒數。例如:過流動作值整定為“050”即5A電流，速斷倍數整定值為“60” 即6倍、過流 延時秒數整定值為“100” 即在定時限下延時時間為10S, 在反時限2倍動作電流下延時時間也是10S，其它倍數電流下延時時間要根據圖2的公式來計算或直接通過附表6電流倍數與反時限延時時間關系表中數據來應用。總知反時限不像定時限那樣整定幾秒就是幾秒要根據實際電流大少來決定延時時間的，反時限特性是電流大延時短電流小延時長。
例如:實際輸入電流為35A(大于速斷電流值速斷電流=過流動作值X速斷倍數)則馬上動作出口跳閘。
例如:實際輸入電流為20A (小于速斷電流值)經查表得在4倍電流下延時了3.73秒后繼電器動作出口發信或跳閘。(速斷延時范圍從0-0.9S之間任意整定,無需速斷延時撥碼置0即可。)
注:繼電器動作指示燈具有記憶性，在繼電器動作返回后,繼電器動作指示燈需要手動復歸。
