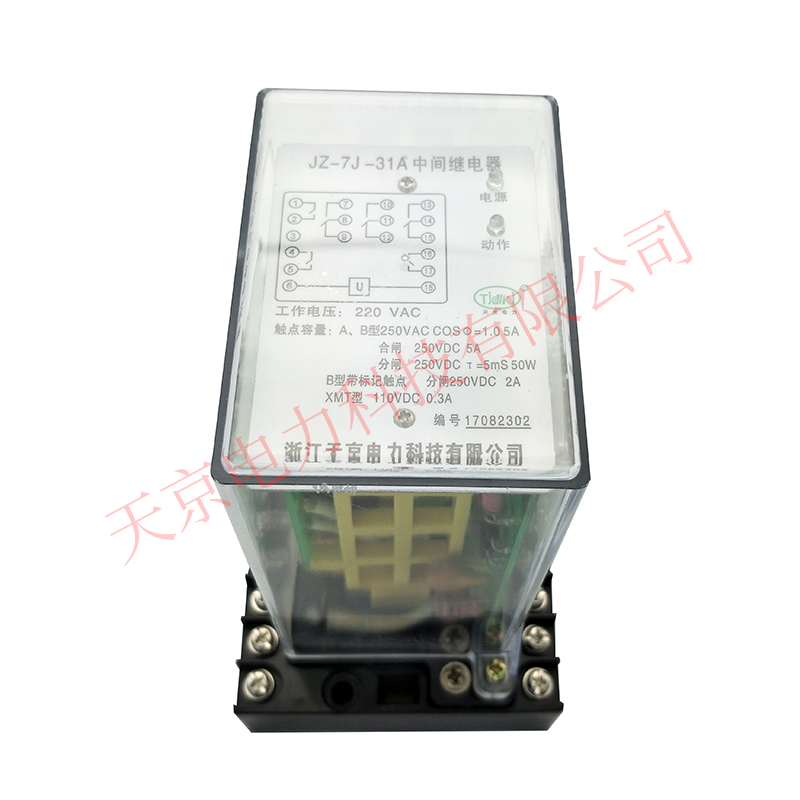

本系列中間繼電器采用靜態電子控制回JZ-7系列靜態中間繼電器本系列中間繼電器用于各種保護和自動控制裝置中，以增加保護和路控制多個密封進口中間同時導通或斷開。具有以下性能和特點:
采用高性能密封繼電器，防潮，防塵，不斷線，可靠性高?？刂苹?span>. 路的觸,點容量。
1、動作電壓準確，返回系數高，無抖動，功耗低，多個接點同時動作或返回(可控性100%)。
1、 繼電器動作后有燈光指示、電源指示。
2、 繼電器的電氣壽命和機械壽命長。
3、 絕緣耐壓水平高，觸點容量大，觸點接觸電阻小。
4、 抗干擾特性好，可適用于強干擾或電源電壓質量很差的場所。
4技術條件
4.1環境基準條件
4.2 正常使用條件環境溫度: 20°C土2C環境溫度:- -25C~+40°C相對濕度: 45% ~75%環境相對濕度:不大于90%
大氣壓力: 80Kpa ~ 106Kpa大氣壓力: 80Kpa~ 110Kpa存儲和運輸過程中的極限溫度: -25°C~+75"C使用地點的海拔高度:不高于2500米使用環境的周?chē)橘|(zhì)無爆炸危險品;不含有腐蝕性
4.3繼電器額定值額定電壓值: 6V，12V, 24V， 48V， 110V， 220V AC、DC; 380VAC氣體;所含導電塵埃的濃度不應使絕緣水平降低到允許值以下。
4.4 觸點容量在電壓不大于250V，功率因數COS φ為1.0的交流電路中，可分?jǐn)?span>10A。直流:普通型:接通DC220V，10A;斷開DC220V， τ =5mS，50W負 載。B型:接通DC220V，10A; 斷開DC250V， τ =5mS，500W 大容量觸點。C型:接通DC220V， 10A; 斷開DC250V，τ =50mS, 1500W大容量觸點, DC110V，1000W 大容量觸點
4.5 保持值0.7~1.2倍額定電壓JZ-7系列快速中間繼電器動作時間和返回時間不大于15mS。4.6 功耗 在額定電壓下不大于6W。
4.7絕緣電阻用 1000V搖表測量各引出端子對外殼鎖緊螺釘之間絕緣電阻不小于10MQ。
4.8絕緣耐壓各引出端 子對外殼鎖緊螺釘能承受工頻2000V，同組觸點之間能承受工頻1000V，歷時一分鐘試驗，無擊穿。
4.9 電壽命A型: DC250V回路，切斷電流τ =5mS，50W， 104次以上; B型: DC250V回路，切斷電流τ =5mS，500W，104次以上; C型: DC250V回路，切斷電流τ =5mS, 1500W, 104次以上; 1500, 10次。
4.10機械壽命觸點無負荷300萬次以上。
