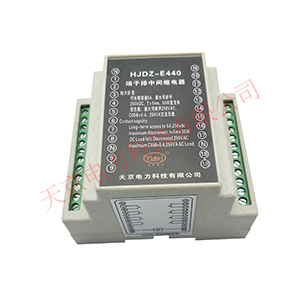

HJDZ-E060(L), HJDZ-A200，HJDZ-A110，HJDZ-A002，HJDZ-A004，HJDZ-E080, HJDZ-E240, HJDZ-E420, HJDZ-E420, HJDZ-E260 HJDZ-E440，HJDZ-E600，HJDZ-E620，HJDZ-E800，HJDZ-E112(L), HJDZ-E202(L), HJDZ-E022(L),
HJDZ系列端子排中間繼電器體積小巧，直接安裝在開關柜導軌上, 有電源指示，用于交直流操作的保護或自動控制回路中，以增加觸點數量。繼電器有導軌安裝A，導軌安裝E，兩種結構方式，具體尺寸以實物為準。
環境溫度: -10°C ~ 50°C; 無導電氣體，無腐蝕性氣體，無較強振動; 工作電壓:不大于120%額定電壓; 工作位置:任意; 周?chē)艌?chǎng)強度:小于0.5mT; 不得有雨水和雪，有防霧、防塵、防風沙設施。
技術參數：
◆額定電壓: AC380V/AC220V/AC110V/DC220V/DC110V等，具體以實物標簽為準。
◆動作電壓:直流繼電器不大于70%額定電壓;交流繼電器不大于80%額定電壓。
◆動作時間:在額定電壓下，直流繼電器小于20ms;交流繼電器小于25ms。功耗:額定電壓220V及以下小于3W,額定電壓為交流電壓380V時，小于4W。
◆觸點容量:①可長期接通5A電流，在電壓不大于250VDC的直流回路中，可斷開τ =5ms 50W的感性負載;在電壓不大于250VAC的交流回路中，可斷開COSφ=0.4 250VA的交流負載②L型時可長期接通10A電流，在電壓不大于250VDC的。直流回路中，可斷開τ =5ms 90W的感性負載;在電壓不大于250VAC的交流回路中，可斷開COS中=0.4 . 500VA的交流負載。
◆絕緣電阻:繼電器外殼與外露帶電端子之間，用開路電壓500V的兆歐表測量，絕緣電阻大于300M Q。
◆介質強度:繼電器外殼與外露帶電端子之間能承受2KV (有效值) 50HZ實驗電壓，歷時1分鐘，無擊穿或閃絡現象。
